螺旋分级机

螺旋分级机

水槽长度:≤3000-14300mm

螺旋直径:300-3000mm

适用物料:矿沙、细泥、矿砂等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

由我公司制造生产的分级机学名是螺旋分级机,分级机根据结构的不同可以分为单螺旋分级机、双螺旋分级机、沉没式螺旋分级机等。分级机的研发生产对于我国当前的矿石领域有着重要的作用,特别是对铝矿、铜矿等的选矿作业中有着明显的效果,是重要的选矿设备之一

螺旋分级机图片

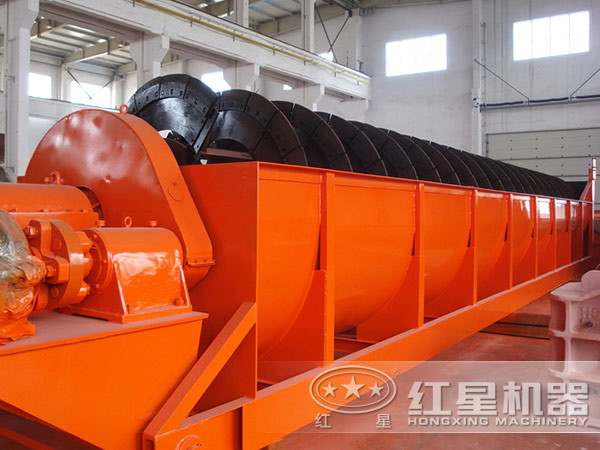

单螺旋分级机

单螺旋分级机

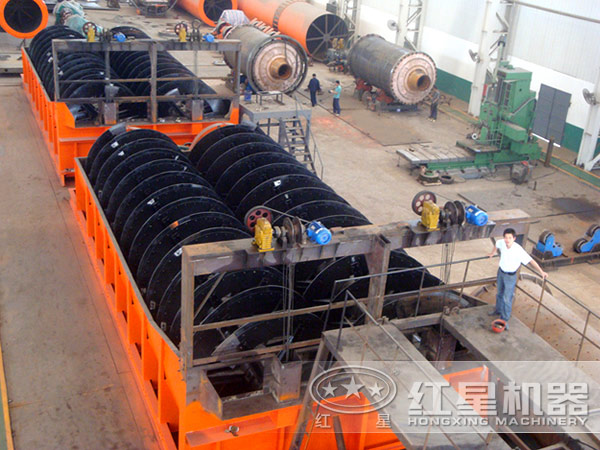

双螺旋分级机

双螺旋分级机,产量更大

分级筛和筛分机的详解

分级筛主要有:传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。该筛分机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。

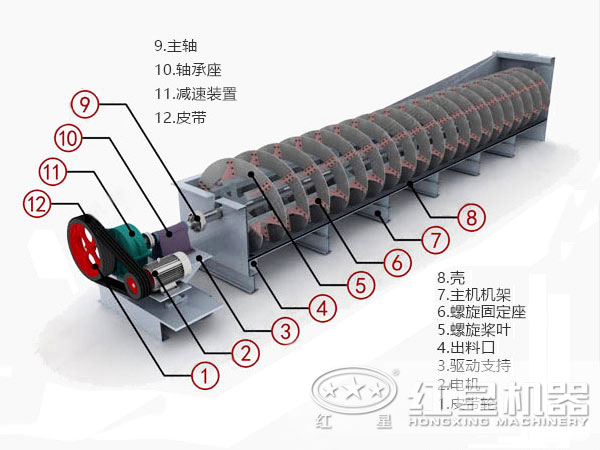

螺旋分级机结构

螺旋分级机组成结构展示

性能特点

(1)使用范围广,广泛使用于选矿厂中来分级矿砂和细泥,具有结构简单、工作可靠、操作方便等优势。

(2)河南pg电子娱乐平台生茶的螺旋分级机采用变频控制技术,采用变频控制技术,操作更便捷,粉尘少污染,环保。

(3)生产效率高,设备运转过程中,分级轮无磨损,分级轮使用寿命比其它卧式、立式提高5~8倍,生产效率高,节能。

(4)技术技术高,工艺简单,采用国内外技术高的技术研发的螺旋分级机,其工艺简单,处理效率比较高。

工作原理

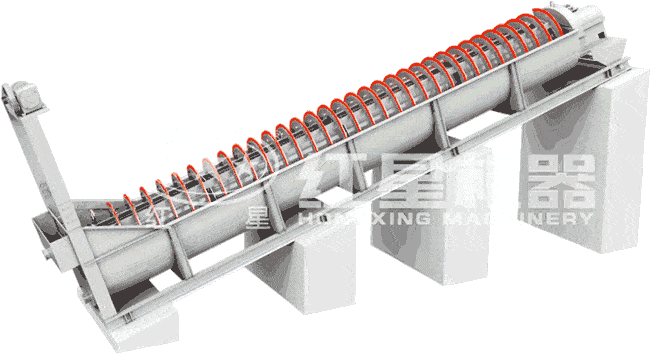

螺旋分级机图
螺旋分级机作业原理展示

螺旋分级机工作原理:分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
