分级机

分级机

水槽长度:≤3000-14300mm

螺旋直径:300-3000mm

适用物料:矿沙、细泥、矿砂等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

分级机适用范围:分级机主要有高堰式单螺旋分级机和双螺旋分级机、沉没式单螺旋分级机和双螺旋分级机四种分级机。该分级机广泛适用于选矿厂中,与球磨机配成闭路循环,是分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级、洗矿作业中的脱泥、脱水等作业中的主要设备。该分级机具有结构简单、工作可靠、操作方便等特点。

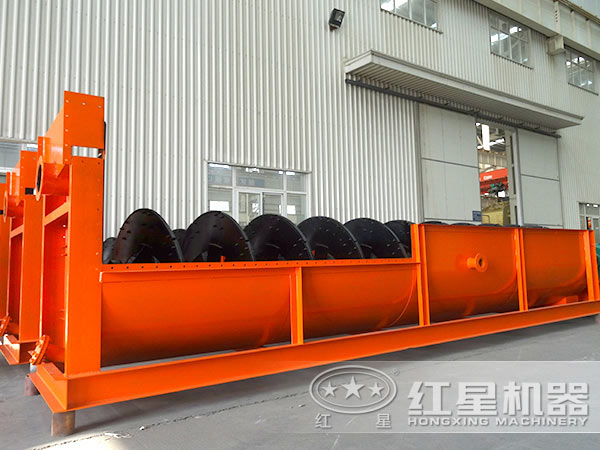

分级机

分级机,用于选矿,也可用于洗砂

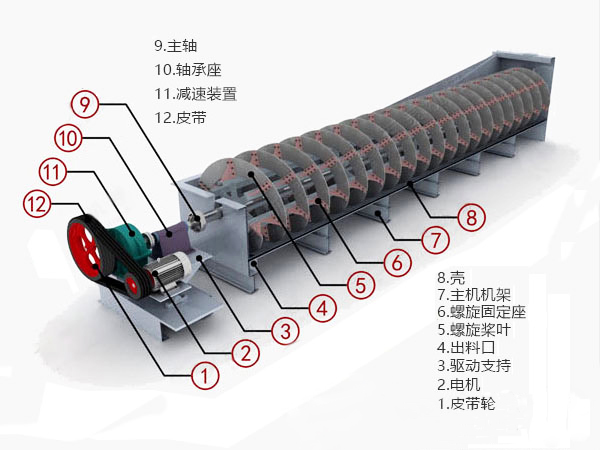

分级机结构组成

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

分级机结构特点

分级机结构主要有主轴、电机、主机架等组成

分级机性能特点

1、材质:分级机机体采用钢板焊接而成,螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

2、简易操作:分级机采用变频控制技术,操作更简洁;另外,分级机具有结构简单、工作可靠、操作方便等特点。

3、耐磨性强:采用瓦片内衬,维修率低;底座采用槽钢,机体采用钢板焊接而成,质量好耐磨性高。

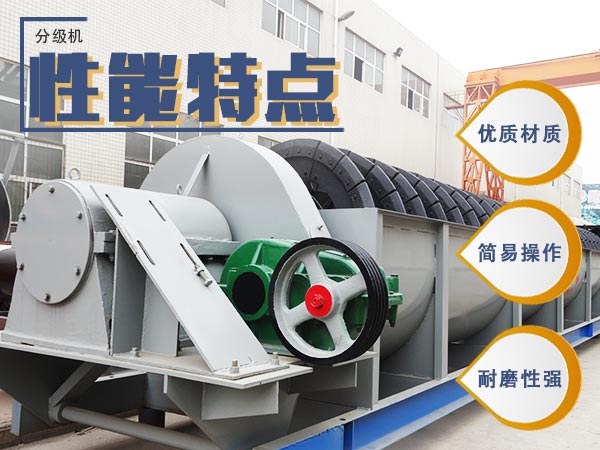

分级机性能特点

分级机采用耐磨性材质组成,操作简单

工作原理

分级机工作原理分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

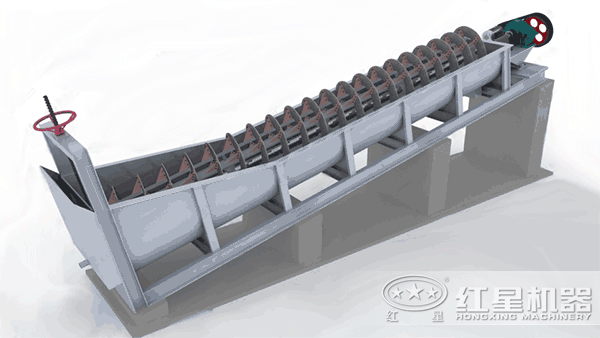

分级机工作原理

分级机生产原理示意图

分级机优惠价格

市场上生产制造分级机厂家居多,但是不同性质的生产厂家给出的分级机报价也是大有不同,但作为直销型厂家的河南pg电子官网,给出的分级机价格均是工厂价、公道合理,详细可直接点击咨询价格客服人员,或者致电免费热线0371-6777 2727。

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
