pg电子官方网站 烘干机设备分类

pg电子官方网站 烘干机设备分类

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

适用物料:各种煤泥、矿渣、粉煤灰、脱硫石膏等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

烘干机的用途

烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,因此烘干机设备得到普遍采用。

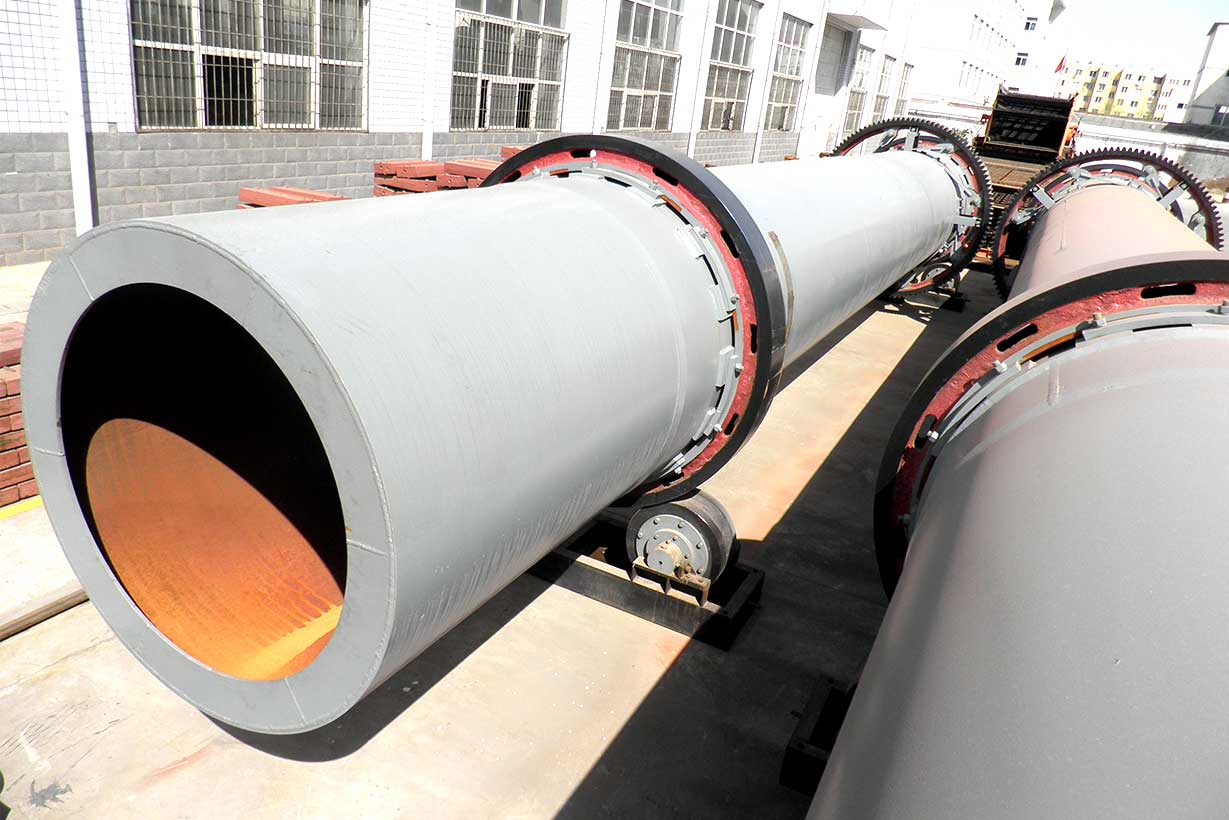

烘干机

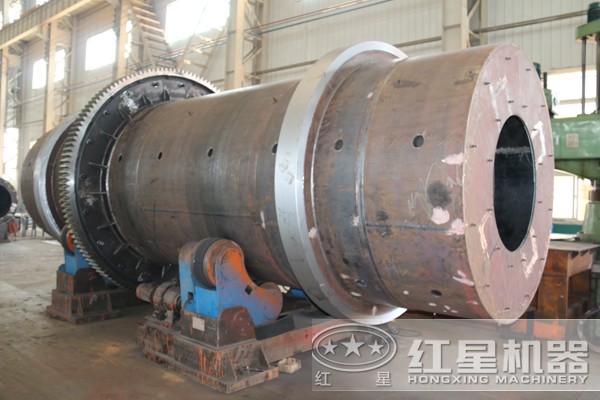

pg电子官网烘干机

烘干机的分类

1、按照设备结构划分:烘干机可分为回转烘干机、三筒烘干机、间接传热烘干机、气流烘干机等;

2、按照烘干物料划分:烘干机可分为污泥烘干机、煤泥烘干机、石英砂烘干机、粉煤灰烘干机等。

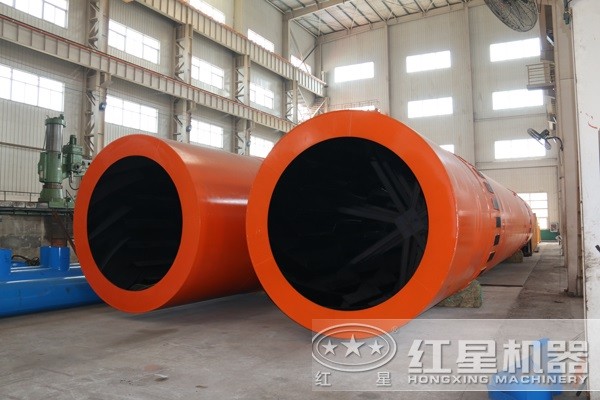

双筒烘干机

双筒烘干机

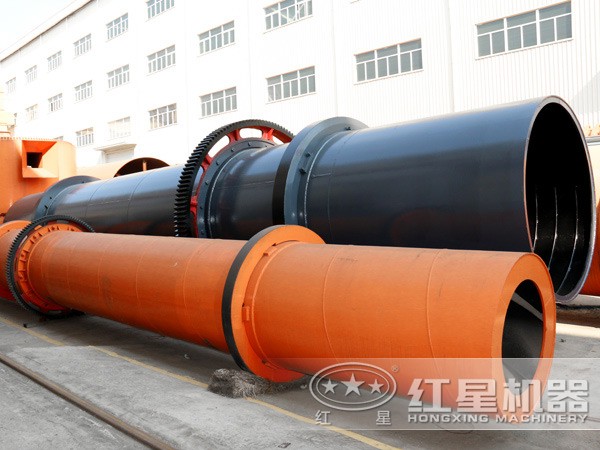

pg电子官网间接传热烘干机

pg电子官网间接传热烘干机

性能特点

1、烘干效果好——物料在内筒与热气流以辐射、对流、传导形式进行热交换等形式工作,使设备的表面积比其它烘干机减少30%以上。

2、操作控制强——采用电脑自动控制,可实现远程控制,操作简便

3、自动化程度高——可根据烘干要求,配置不同的烘干温度和烘干时间,实现烘干自动化。

4、运行故障少——物料通过烘干机的筒体阻力运行平稳,操作方便,故障少、维护费用低、功耗低。

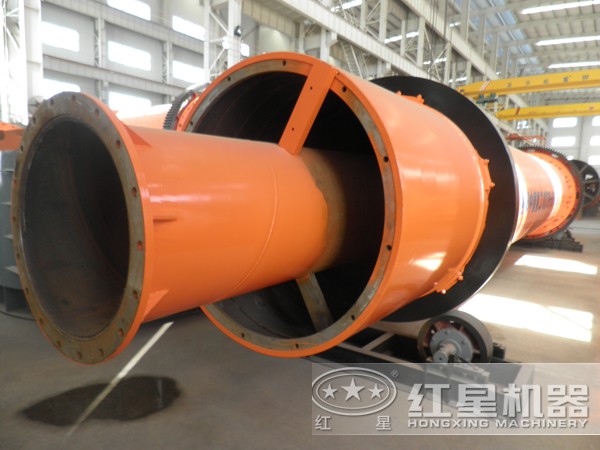

烘干机

工作原理

在干燥筒内设置一个同心圆筒,用高温烟道气作为载热体,从径向火管通向锯齿型的烟道抄板夹层内,再沿筒壁和抄板之间的空隙回到入口端,由排烟引风机抽出排空。烟道气进入外壳和炉壁之间的环状空间后,穿过连接管进入干燥筒内的中心管,和物料传递热量,完成传热传递过程。

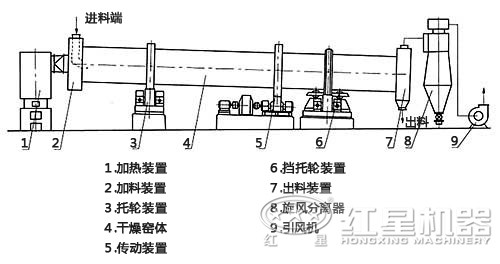

烘干机结构图

物料被干燥后,从烘干机底端由出料箱排出,干燥过程产生的含湿气体经筒体由先端排湿风机排出。为了及时排除从物料中汽化出的水分,可以用风机向烘干机中引入适量的空气,但该过程所需风速很小,所以废气携带粉尘量很少,几乎不需气固分离设备。整个烘干机干燥过程顺畅、运行时间短、密封性能高。

总部地址:中国郑州高新技术开发区檀香路8号

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
