pg电子娱乐平台 立轴整形制砂机型号及参数,结构特点

作者:李亚婷 发布时间:2023-05-10 15:43:04 更新时间:2023-05-10 15:43:04

立轴整形制砂机是一种适用于中等硬度、软或者是硬度偏高石头的粉碎、制砂、整形作业,所加工出来的机制砂是混凝土、建筑用砂的主理想砂石骨料;本文就立轴整形制砂机型号及参数、以及结构特点为您详细介绍;

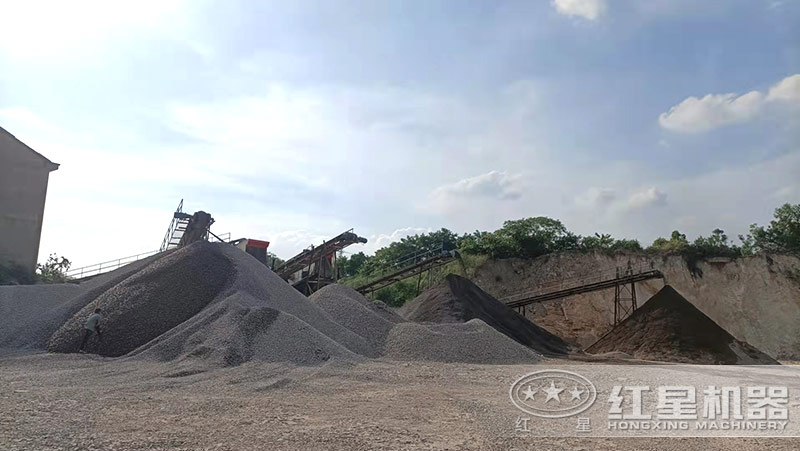

制砂现场中立轴整形制砂机是关键设备

制砂现场中立轴整形制砂机是关键设备

立轴整形制砂机结构、图片

立轴整形制砂机结构由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。

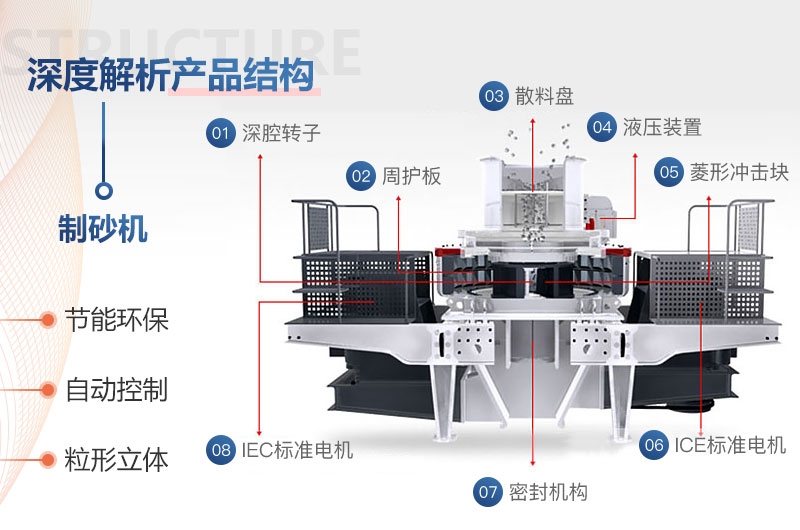

立轴整形制砂机结构组成图

立轴整形制砂机结构组成图

  • 1进料斗

    制砂机进料的结构为一倒立的棱台体,进料口设置耐磨环,从给料设备的来料经过进料斗进入制砂机。

  • 2分料器

    作用是物料经由中心入料管直接进入叶轮被逐渐加速到较高速抛射出去,不增加功率消耗,增加生产能力,提高破碎效率。

  • 3涡流破碎腔

    固定在涡流破碎腔的上部圆柱段,叶轮高速旋转产生气流,在涡流腔内通过分料器,叶轮形成内部自循环系统。

  • 4叶轮

    安装在主轴总成端头上,用圆锥套和键联传递扭矩,高速旋转叶轮是制砂机的关键部件

  • 5润滑系统

    作用是向作相对运动的零件表面输送定量的清洁润滑油,以实现液体摩擦,减小摩擦阻力,减轻机件的磨损。

立轴整形制砂机型号及参数

立轴整形制砂机又称为新型制砂机设备;其型号规格比较多,常分为HVI制砂机和VSI制砂机两大类型;其性能在各种矿石细破设备中起着重要的作用,集两种破碎模式于一体;并可连续运转72小时不停机;

1 HVI制砂机

进料粒度尺寸:处理硬料30-50mm,处理软料35-55mm

整形制砂能力:制砂能力50-498t/h;整形能力90-585t/h;

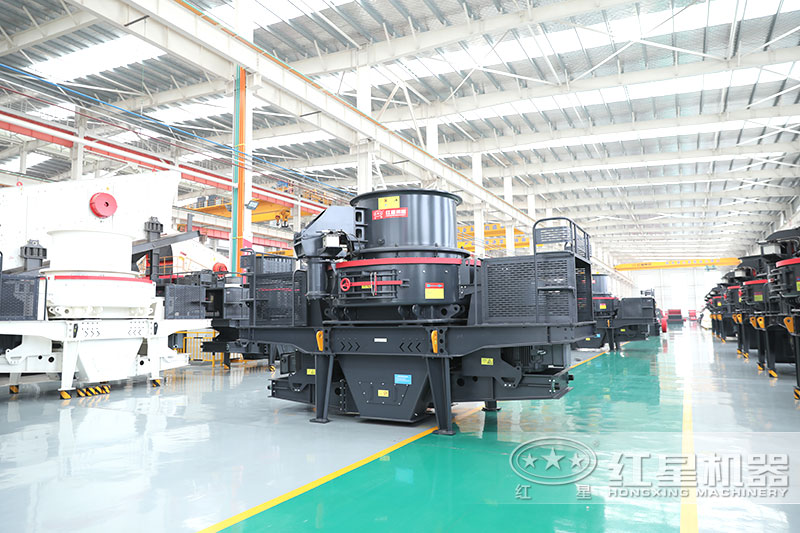

HVI制砂机

HVI制砂机

型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35 50-140 90-230 2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-400 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315

2 VSI制砂机

进料粒度尺寸:处理硬料30-45mm,处理软料35-50mm;

整形制砂能力:瀑落与中心进料方式下80-650t/h;全中心进料方式下40-365t/h;

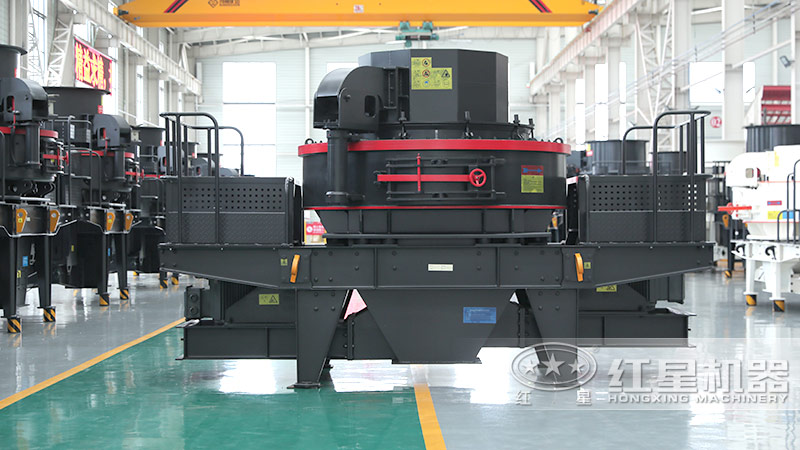

VSI制砂机

VSI制砂机

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

立轴整形制砂机型号规格比较多,以上介绍两种类型可供用户选择,这两种类型的立轴整形制砂机均具有出料粒度小、粒型均匀且能够变三级破碎为二段破碎,工艺流程简单,采用双电机配置,作业效率高;同时在外形结构设计上设有开门装置便于停机观察;

粉碎方式按照石打石或者是石打铁,经过处理后的机制砂成品多呈立方体,且针片状含量少,非常适用于骨料整形以及人工制砂作业中,像一些高要求的公路、铁路用骨料的生产加工。

立轴整形制砂机破碎后成品规格好

立轴整形制砂机破碎后成品规格好

立轴整形制砂机吃多大原料,价格是多少

立轴整形制砂机吃多大原料?从设备的型号参数可知,可通过55mm左右的石料;像一些粒度比较小的砂石原料小于55mm则可直接用于制砂,不需要再次破碎加工;

立轴整形制砂机多少钱一台?价格是多少;市场上价格有20万左右的;也有50左右的;其价格高低不等;原因在于设备的质量、型号选型、以及厂家类型;

pg电子娱乐平台立轴整形制砂机价格工厂直销

pg电子娱乐平台立轴整形制砂机价格工厂直销

pg电子娱乐平台立轴整形制砂机价格比较便宜,是专门生产各种制沙设备、破碎设备的大型矿山设备制造厂商,有自己的加工生产车间、配套生产技术、完善的售后团队;并且生产的立轴整形制砂机型号全,用户可来厂实地考察,为您免费提供型号选型指导;

立轴整形制砂机价格没有任何中间商赚差价,直接工厂价直销,pg电子娱乐平台专门为您打造满意的生产机制砂设备;省去安装顾虑,售后人员现场指导安装、调试,确保设备稳定运行;哪家的立轴制砂机型号全、价格优惠?pg电子娱乐平台厂家是不错的选择;想要了解详细的设备价格等 免费咨询获取报价 ,为您提供更多了解。

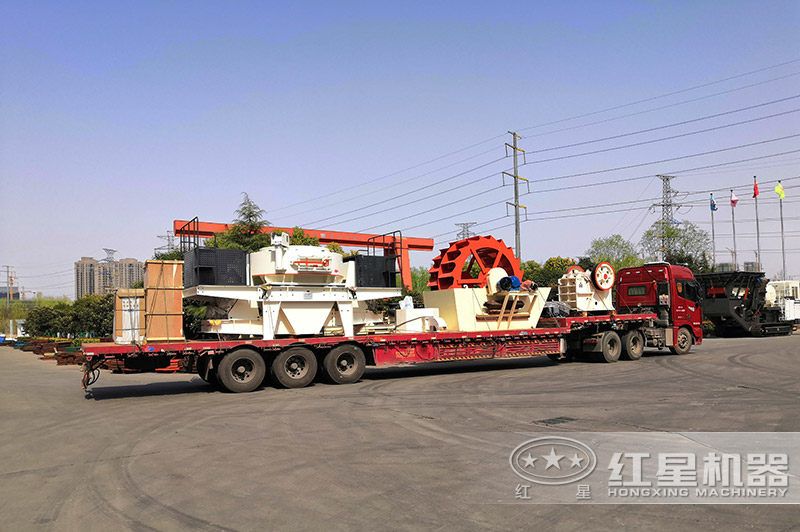

pg电子娱乐平台立轴整形制砂机发货

pg电子娱乐平台立轴整形制砂机发货
