板链式提升机

作者:pg电子娱乐平台 发布时间:2016-09-19 08:22:10 更新时间:2016-09-19 08:22:10

板链式提升机简介

板链式提升机也被称为“NE型板链式斗式提升机”,作为板链式、重力诱导卸料的提升设备,主要适应于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,该设备为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。

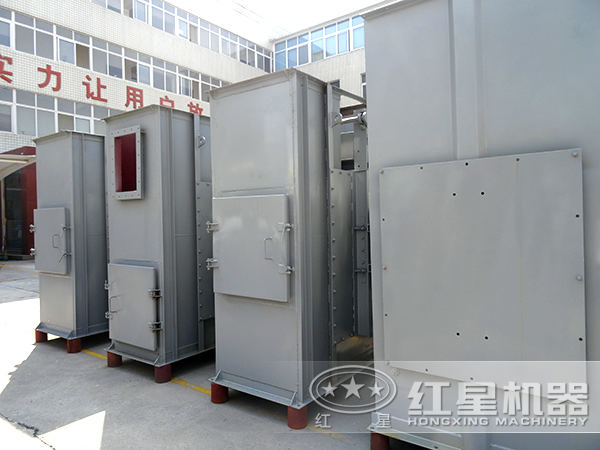

板链式提升机

板链式提升机工作原理

板链式提升机由机尾部件、中间槽体、机头部件、斗链组件、驱动装置组成。全封闭机壳,设备运行时无物料外泄,提升输送链采用冲压板式链,分单链及双链两种布置形式,头部设备逆止器,逆止可靠。设备的进出料口,提升高度可根据工艺要求灵活设计布置。其输送物料时,物料经设备进料口均匀地导入安装因定在作连续封闭运行的提升链上的料斗,将物料从机尾进料口提升到机头出料口处排出,实现单点时空料、单点重力式或混合工卸料。提升输送链采用重锤杠杆式自动张紧装置,保证提升链在运行中始终保持适度张紧状态,使设备处于更好的运行状态。

板链式提升机性能特点

1、输送能力大。该板链式提升机是国内同类提升机中相近结构尺寸输送量更大的提升机,提升量为50m³/h~500m³/h。

2、提升范围广。板链式提升机对物料的种类、特性要求少,不仅能提升一般的粉料、小颗粒料,而且还能提升磨琢性较大的物料,要求温度≤200°C。

3、驱动功率小。设备大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此减少了无效功率,比环链提升机节省功率30%。

4、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。

5、结构钢性好,精度高。板链式提升机机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。综合成本少,密封性能好,节能环保且维护少。

板链式提升机型号参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132

板链式提升机价格咨询

具体的板链式提升机多少钱可 免费咨询 河南pg电子娱乐平台,河南pg电子娱乐平台对多种规格的提升设备都有生产,价格公道,提升范围广,密封性好,在磨粉生产线中应用广泛,欢迎来厂选购。
