雷蒙磨粉机是众多石灰石、重晶石、方解石磨粉生产线上的主要粉磨设备，该设备通筛率高，能够对上百种物料进行粉体制备，用户生产能力不同，所需磨粉机型号也不同，以下介绍常见的3r雷蒙磨粉机。

悬辊式磨粉机是R型的摆式磨粉机，也称雷蒙磨粉机，根据磨辊的个数可以分为：3R磨粉机（3个磨辊）、 4R磨粉机（4个磨辊）、5R磨粉机（5个磨辊）依次类推，6个磨辊就是6R磨粉机。悬辊式磨粉机是一种以环、辊碾磨结合气流筛选、气力输送形式的制粉设备。

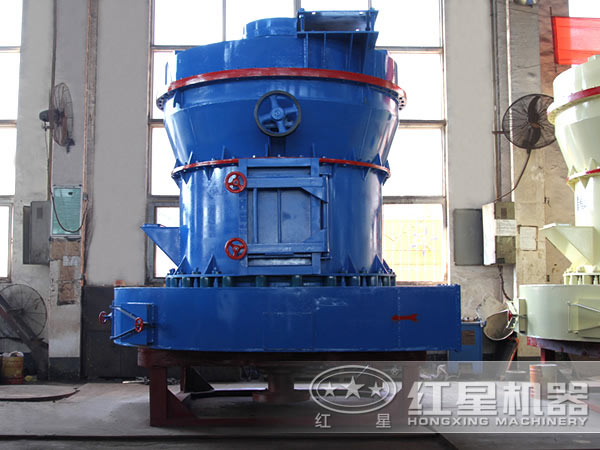

雷蒙磨粉机（悬辊式磨粉机）

雷蒙磨粉机结构

不管是3r雷蒙磨粉机还是其他型号的雷蒙磨设备，其结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成，另外，在整条磨粉生产线作业时，还能根据用户需求进行颚式破碎机、分级机、斗式提升机等设备的配置。

悬辊式磨粉机的磨粉过程是悬挂在梅花架上的磨辊在磨圈上滚动将原料压碎碾成细粉，原料由铲刀铲起并自动射到磨辊与磨圈之间进行磨碎；

当主机立轴转动时，悬挂在梅花架上的磨辊绕立轴公转的同时还进行自传，铲刀所铲起的原料借铲刀的倾斜角度自动送入磨辊和磨圈之间，被滚动的磨辊压碎研磨成细粉。铲刀和磨辊之间连续工作的，因而磨粉作用也是连续进行的。

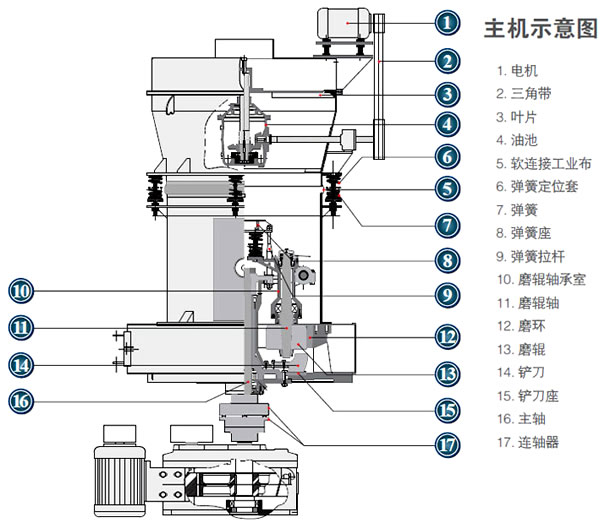

磨粉机结构

原料在悬辊式磨粉机的磨粉腔内被磨成细粉后由风力进行输送。磨耗的细粉被大鼓风从磨粉腔内吹起，由空气流带出，经过摆式磨粉机上部的旋叶式分析及的分析作用，超过要求的粗颗粒物料被叶片撞击落入磨粉腔内更新被淹没，达到要求的细粉随气流进入大旋风收集器，经出粉管排入成品储料仓。空气流出大旋风收集器上风又回到大鼓风的入口，由大鼓风机排出进入主机的风道，又更新吹起磨好的粉料。整个系统是闭路循环的，是在负压状态下工作的。
