pg电子官网 圆锥破碎机的过载、过铁自动保护系统

在原矿的开采、铲装、运输和加工过程中总会混入大小不一、形式各异的铁物，且利用现有除铁器和金属探测器难以有效去除，特别是在强磁性矿物的破碎工序中除铁更是困难，这些铁物随原矿一起进入圆锥破碎机容易造成过铁现象。本文大家介绍一款具备过载、过铁自动保护功能的圆锥破碎机设备，具体如下：

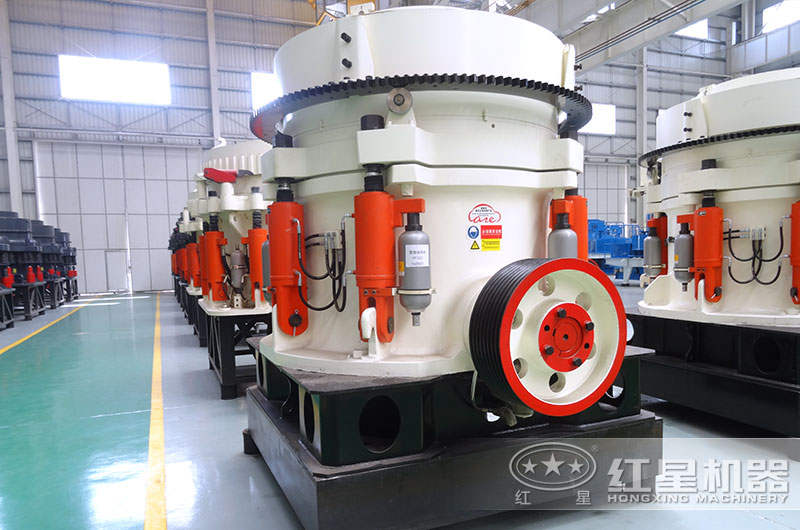

圆锥破碎机

过铁对圆锥破碎机的损伤

1、动锥衬板裂纹

圆锥破碎机频繁过铁容易造成圆锥破碎机动、定锥衬板裂纹，从而缩短衬板使用寿命，增加备件消耗。动锥衬板裂纹如图1所示。

2、损伤上、下架体止口配合面

圆锥破碎机过铁容易造成上、下架体连接螺栓松动或剪断，导致上、下架体锥形接触面发生相对运动，损伤止口。当止口磨损造成上下架体问隙配合后，圆锥破碎机将无法正常运行，只有外委修复后才能重新使用。

3、偏心组件及止推轴承损伤

圆锥破碎机过铁极易造成主轴与偏心铜套形成钢性嚣接触，相互摩擦，止推轴承错位运行，而导致偏心铜套、偏心衬套、下架体衬套和止推轴承烧损事故。

4、上架体中心孔磨损、裂纹

圆锥破碎机过铁容易造成上架体衬套固定螺栓被剪断、上架体衬套松动、裂纹，导致上架体中心孔磨损或裂纹，以致上架体无法使用。

5、传动齿轮损伤

圆锥破碎机过铁瞬间传动齿轮啮合受到冲击，易造成打齿。大齿轮损伤如图8所示，小齿轮损伤如图9所示。

6、主轴横断及躯体裂纹

圆锥破碎机过铁瞬间，运行功率、压力急剧升高，排矿口放大，若铁物尺寸较大(如大块钻头、牙尖、条形衬板等)卡在破碎腔内不能自行排出，在持续的高功率和高压力下极易造成主轴横断及躯体裂纹。主轴躯体损伤如图10所示，主轴上部横断如图11所示。

pg电子官网圆锥破碎机具备过载、过铁自动保护系统

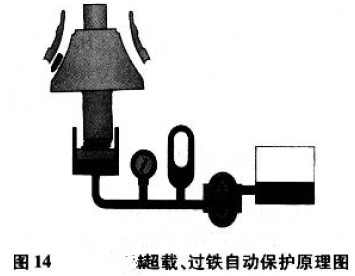

pg电子官网液压圆锥破碎机的超载、过铁的自动保护系统得益于简单的通过一个液压缸即可升降主轴位置，不但实现排料口的调节功能，还实现了设备超载、过铁的自动保护功能。其原理见图14，液压油由油箱泵入液压缸，提升动锥到合适的位置，过铁时液压系统使动锥自动降低，实现排铁或不可不破碎的坚硬物质，排铁或不可破碎的坚硬物质后动锥迅速自动回复原有位置，从而实现自动保护。过载的自动保护原理与过铁的原理一样。
