pg电子官方网站 陡锥和缓锥圆锥破碎机形状报告

作者:pg电子娱乐平台 发布时间:2012-04-11 09:05:04 更新时间:2021-06-28 17:21:51

一、陡锥圆锥破碎机

陡锥圆锥破碎机与现有粗碎旋回破碎机的锥面相似。它的的运动轨迹和优点也与旋回破碎机相同,故不重述。它的缺点是对于给料中的给粒级物料较为敏感,如给料中超过5%的细粒级物料,在给料钱,应将这些物料筛去,否则会降低效率,增大磨损,当这类圆锥破碎机采用液压技术后就成底部液压支撑式或顶部液压吊挂式圆锥破碎机,由于液压装置的位置不同而引起的优缺点与类似旋回破碎机相同,也不重述。

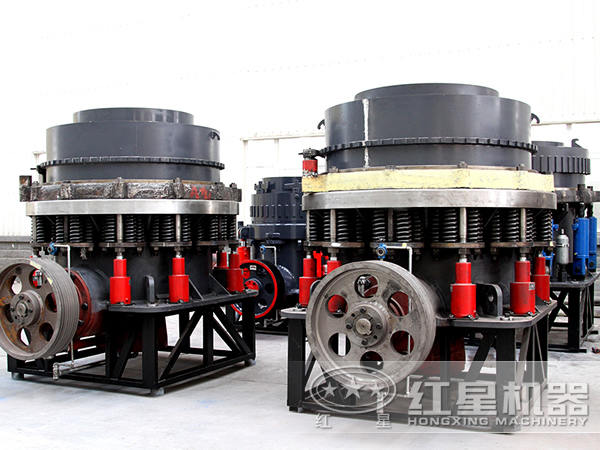

圆锥破碎机

二、缓锥圆锥破碎机

这类破碎机也包括球面圆锥破碎机,留着弹簧过载保护装置,虽然目前也采用了液压和气压调节排矿口装置、液压过载保护装置,但各呈独立系统,特别是采用液压和气压调节排矿口之后,尚需增加液压锁紧装置,从而复杂化,操作不如液压陡锥圆锥破碎机那样方便,尽管如此,由于它的产量高,目前仍被广泛采用。

圆锥碎矿机的规格表示与旋回破碎机不同。目前各国均以动锥的底径大小表示的,例如3050毫米圆锥破碎机,是指它的动锥底径为3050毫米。

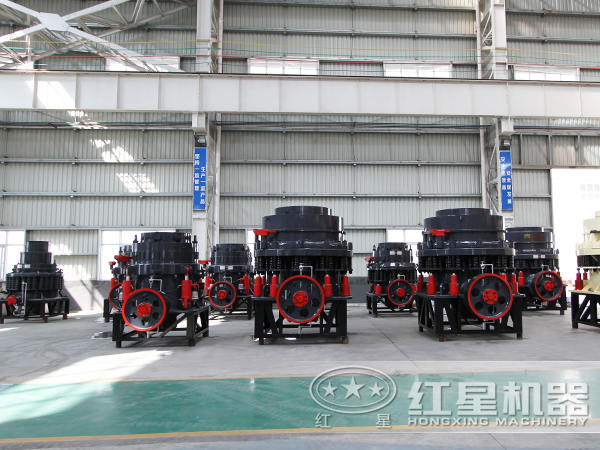

圆锥破碎机

三、绍圆锥破碎机的主要结构

1.机架:

圆锥破碎机的机架一般由上机架与下机架组成,双臂悬架或三臂悬架多余上机架构成一个整体,仅有个别厂家是把双臂悬架与上机架分开的,相互以锥面配合,螺栓连接,再次有与矿石摩擦的地方均设有高铬护板。

2.给料装置:

很多厂家生产的圆锥破碎机都有分料盘(有的叫分料板)和加料漏斗,分料盘一般装在主轴上,随主轴旋转,对于处理特细物料的机种,分料盘则由单独的电机带动。

3.破碎腔:

50年代的圆锥破碎机和破碎腔分为粗、细、二级或粗、中、细三级,即标准、短头圆锥破碎机,目前为适应处理各种不同物料的需要,同一规格的圆锥破碎机比较多,已达六种不同形式的破碎腔。目前为获得特细物料而出现一种新型破碎腔。

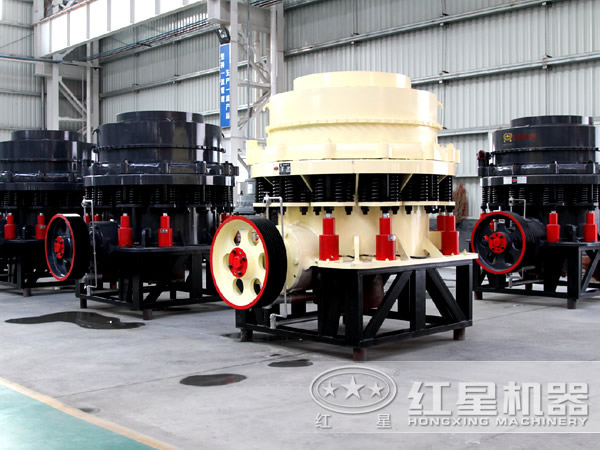

圆锥破碎机

4.主轴:

目前有单端支撑和双端支撑两种形式,前者在缓锥圆锥破碎机上采用,后者在陡锥圆锥破碎机上采用。

双端支撑的压碎荷重视由主轴两端支撑的,所以主轴的应力比单支撑式要大大减少。

5.排矿口调节装置:

圆锥破碎机的磨损较大,因此要求有较好的排矿口的调节装置,目前陡锥圆锥破碎机多采用液压型式,调节方便迅速,一人可在一分钟内完成,并且在荷载下也能进行调节,技术高的几种可配用自动调节系统,不仅能显示出排矿口大小,而且能保护在小循环负荷下获得大的生产能力。缓锥圆锥破碎机目前仍采用机械式或用调节距离块这两种方式,这是比较落后的,在此设备上,即使附加液压或气压调节排矿口装置,也不及陡锥液压圆锥破碎机调整方便。

6.过载保护装置:

缓锥圆锥破碎机采用弹簧过载保护装置,显然是一种落后的方式,因此这类破碎机目前已附加单独的液压系统作过载保护装置。

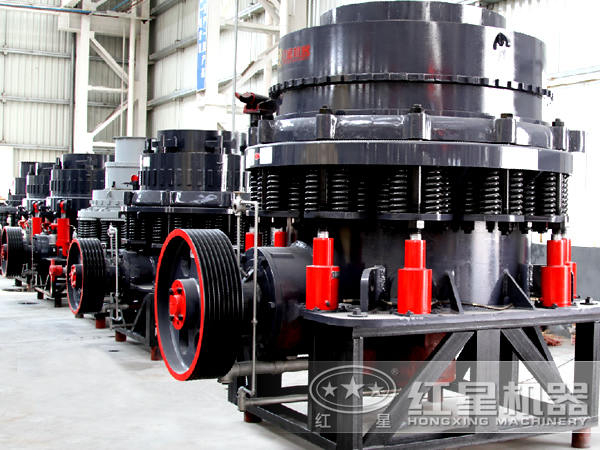

圆锥破碎机

7.润滑系统:

圆锥破碎机的润滑系统与旋回破碎机基本相同。偏心轴套和齿轮一般共用强制润换系统。但也有个别厂家的偏心轴套和齿轮各自采用单独的润滑系统。

8.传动装置:

技术高的几种,已采用螺旋伞齿轮,个别大型机种由电动机经联轴节直接带动伞齿轮,而不需三角皮带传动,节省调整皮带时间。

更多有关圆锥破碎机方面的问题,欢迎来pg电子娱乐平台进行深度的考察、咨询,联系热线:0371——67772727!
